Фундамент УШП под ключ в Красноярске

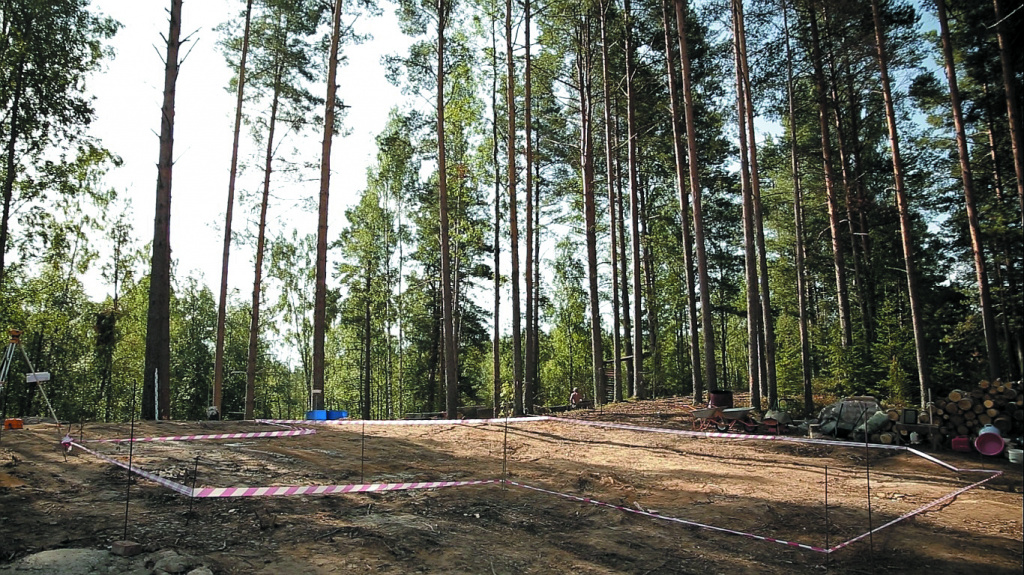

Подготовка основания

Обратите внимание: непосредственным основанием для УШП служит подушка из песка средней крупности (размер фракции – от 0,25 до 0,5 мм). Использование для этой цели щебня не рационально: этот материал существенно дороже, но он не добавит никаких плюсов к эксплуатационным характеристикам вашего фундамента.

• Основание котлована должно быть строго горизонтальным, в случае перепада высот на участке стандартную толщину песчаной подушки (400 мм) можно увеличивать.

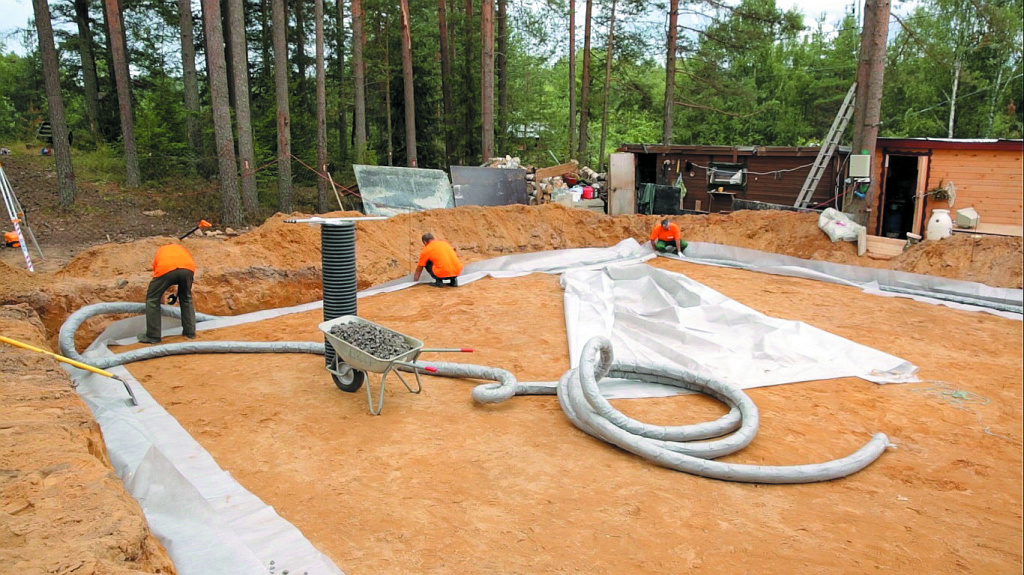

• По периметру будущего фундамента производится монтаж дренажной системы.
• По дну основания укладывают геотекстиль с перехлестом в местах стыка не менее 15 см.
• Затем производится поэтапная засыпка песком с уплотнением по заданной проектной отметке. Толщина каждого слоя песка должна быть не более 15 см – каждый такой слой проливают водой и уплотняют виброплитами.

Коммуникации

В глубину песчаного основания в соответствии с проектной документацией укладывают инженерные коммуникации и закладные пластиковых труб канализации.
Обратите внимание: трубы и закладные временно крепятся в вертикальном положении при помощи арматурных стержней и хомутов, чтобы не допустить их смещения во время дальнейших работ.

Под всей поверхностью будущего фундамента проводится отсыпка щебнем средней фракции (20-40 мм) слоем 100 мм в отметке, заданной проектной документацией.

Устройство фундаментной плиты

Создание формы плиты и ее утепление – наиболее ответственная часть работы по устройству УШП. Качество этих работ непосредственно влияет на прочность фундамента, его способность противостоять капризам погоды и на энергоэффективность дома.

Задача этого этапа – создать форму плиты и утеплить ее XPS. Это можно делать несколькими способами: либо установить деревянную опалубку и утеплить ее на месте, устанавливая по периметру боковые элементы из XPS толщиной не менее 100 мм и склеивая их; либо воспользоваться специальными L-блоками для УШП; или собрать на месте при помощи специального углового крепежа. Готовые конструктивные элементы для торцевых и угловых участков УШП избавляют от необходимости устанавливать деревянную опалубку и склеивать отдельные элементы утеплителя. Внешняя поверхность L-блоков отделана цементно-стружечной плитой, которая не только повышает жесткость блока, но и защищает XPS от солнечных лучей и является готовой поверхностью для финишной отделки камнем, кирпичом или плиткой, но такой вариант менее удобен для транспортировки.

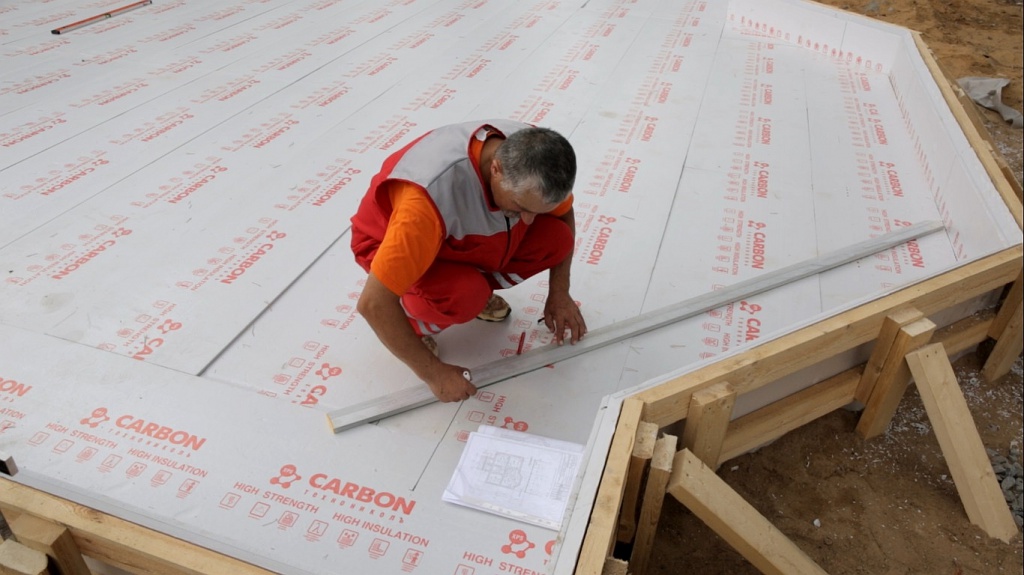

По всей поверхности будущего фундамента укладывают плиты XPS толщиной не менее 100 мм. Торцевые элементы укрепляют торцевой доской и упорами (подготовка к бетонированию). Затем укладывают второй слой XPS - на этот раз только под жилыми помещениями, за вычетом тех участков, на которые будут опираться несущие конструкции вашего дома.

Армирование основания

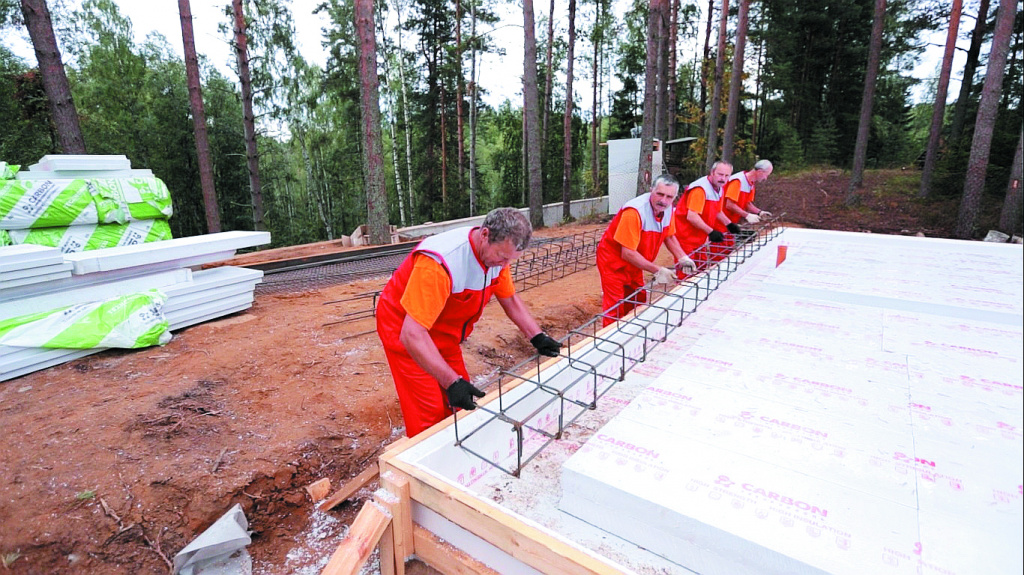

Армирование будущих ребер жесткости производится объемными конструкциями, собранными из четырех стержней арматуры сечением 12 мм, которые располагают в продольном направлении и через каждые 300 мм скрепляют распределительными хомутами из арматуры 6-го или 8-го сечения.
Обратите внимание: чтобы не повредить уложенный XPS, рабочую арматуру следует связывать в пространственные каркасы на земле, в стороне от формы, а затем устанавливать готовые каркасы на фиксаторы и связывать их.

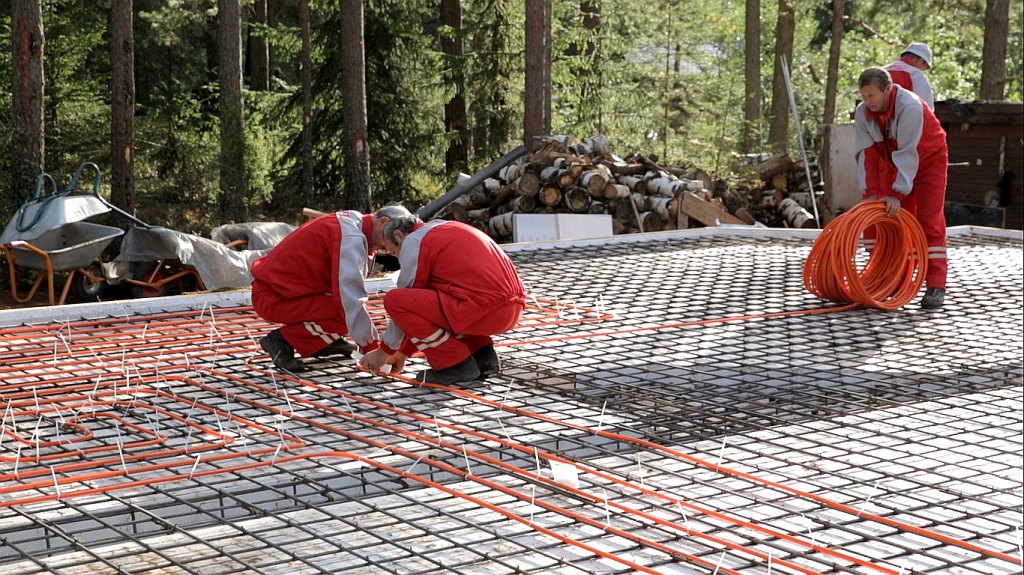

Армирование остальной части фундамента производится одним рядом стержней арматуры сечением 10 мм, расположенных с шагом и связанных в сетку 150х150 мм.
Продольную стыковку стержней и привязки осуществляют с перехлестом не менее 24 см. Обратите внимание: для обеспечения нижнего защитного слоя не менее 30 мм каркасы и стержни следует устанавливать на специальные ПВХ-фиксаторы.

Устройство теплого пола

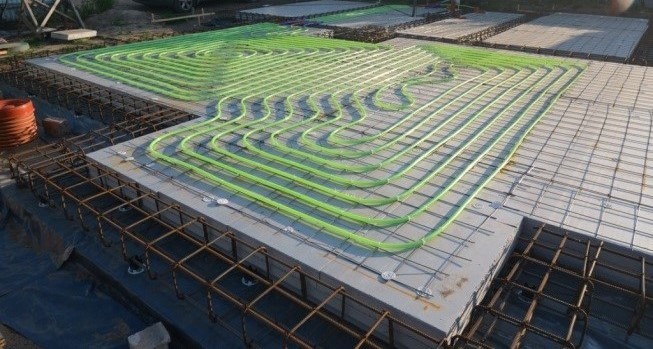

Раскладка труб теплого пола. Как правило, при длине петли менее 70 м рекомендуют использовать трубы теплого пола сечением 16 мм. Если длина петли превышает 70 м, выбирайте трубы сечением 20 мм.

Обратите внимание: в местах, где будут располагаться несущие перегородки или дверные проемы, трубы теплого пола необходимо защитить специальными гильзами из специальной гофрозащиты или ПНД-трубы длиной 400-500 мм.

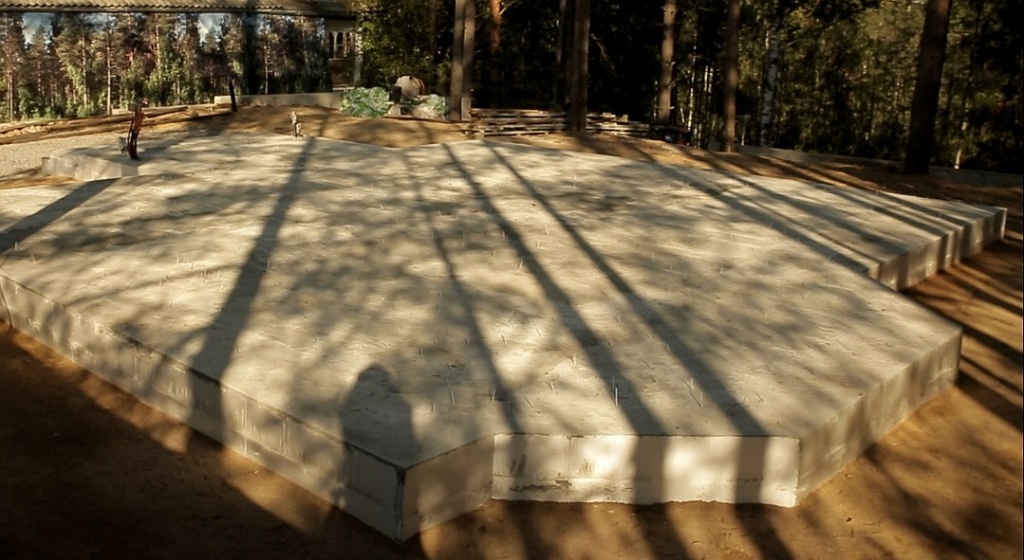

Заливка УШП

Заказывать бетон нужно, когда завершены все предыдущие этапы и обеспечены подъездные пути для бетоносмесителей.
Выгружаемый бетон распределяется по форме опалубки совковыми лопатами-гладилками, обеспечивая затекание бетона под арматуру и в труднодоступные места с применением глубинного вибратора.

Обратите внимание: время на выгрузку и укладку смеси в нормальных условиях не должно превышать одного часа.

В случае перерыва выгрузки бетона в одну форму СНиПом допускается возобновление бетонирования с организацией рабочих швов до момента набора бетоном прочности 1,5Мпа. Перед продолжением укладки смеси поверхность необходимо смочить водой и прогрунтовать цементным молочком.
